3D-Scan

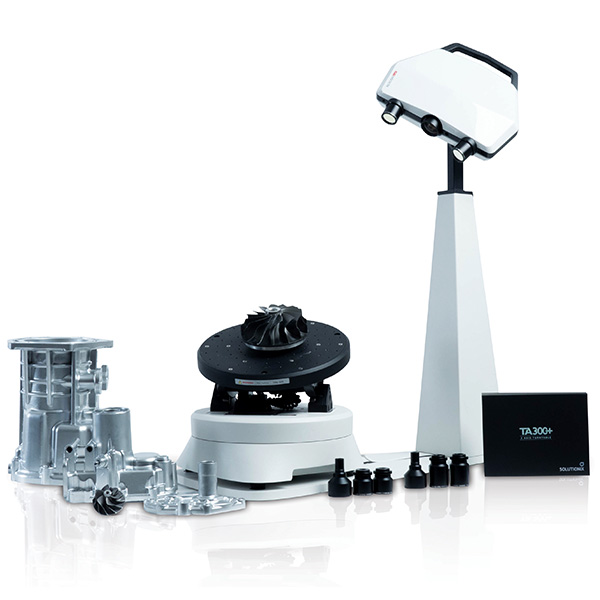

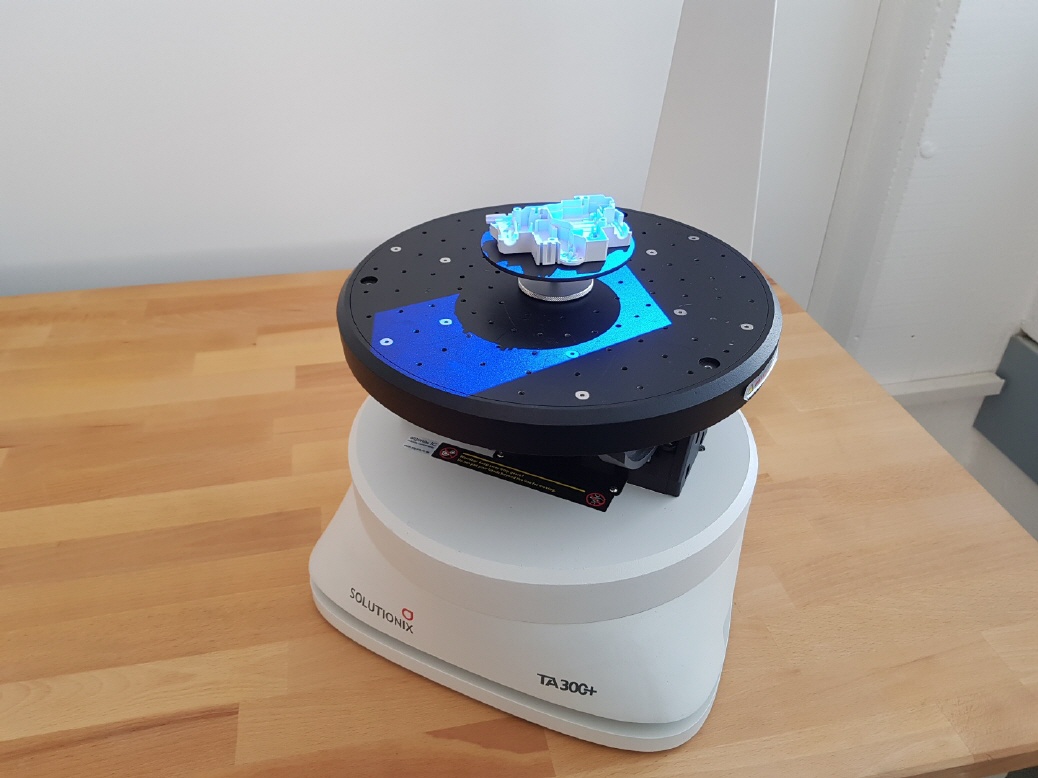

Erfassen der Bauteilgeometrie mit dem 3D-Scanner Rexcan CS2 Plus und Bereitstellen eines 3D Modells für Messanwendungen oder Reverse-Engineering Zwecke

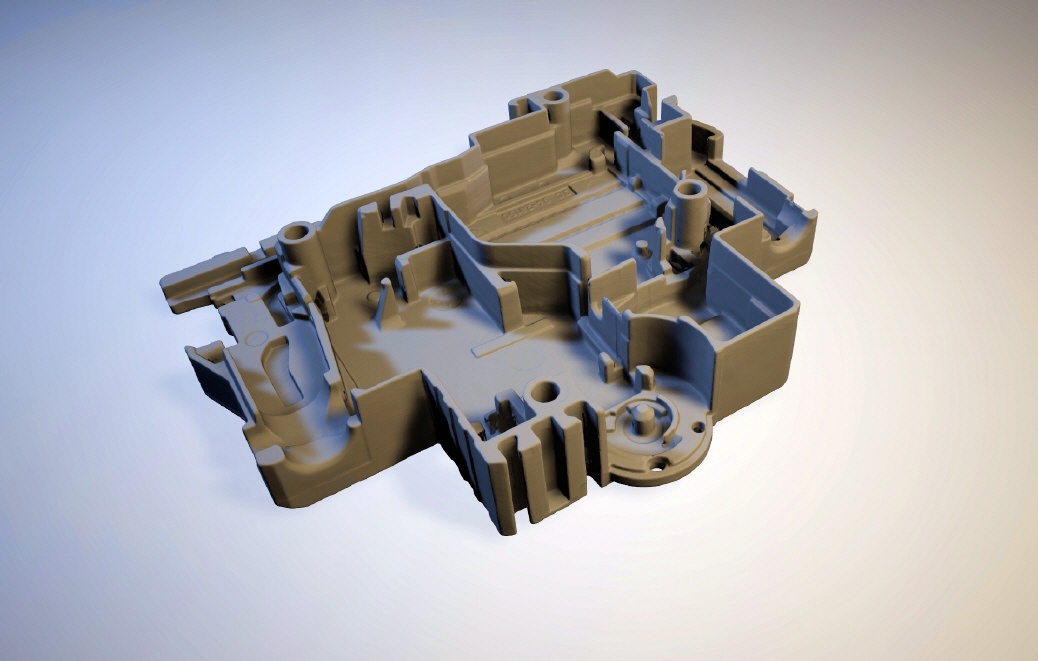

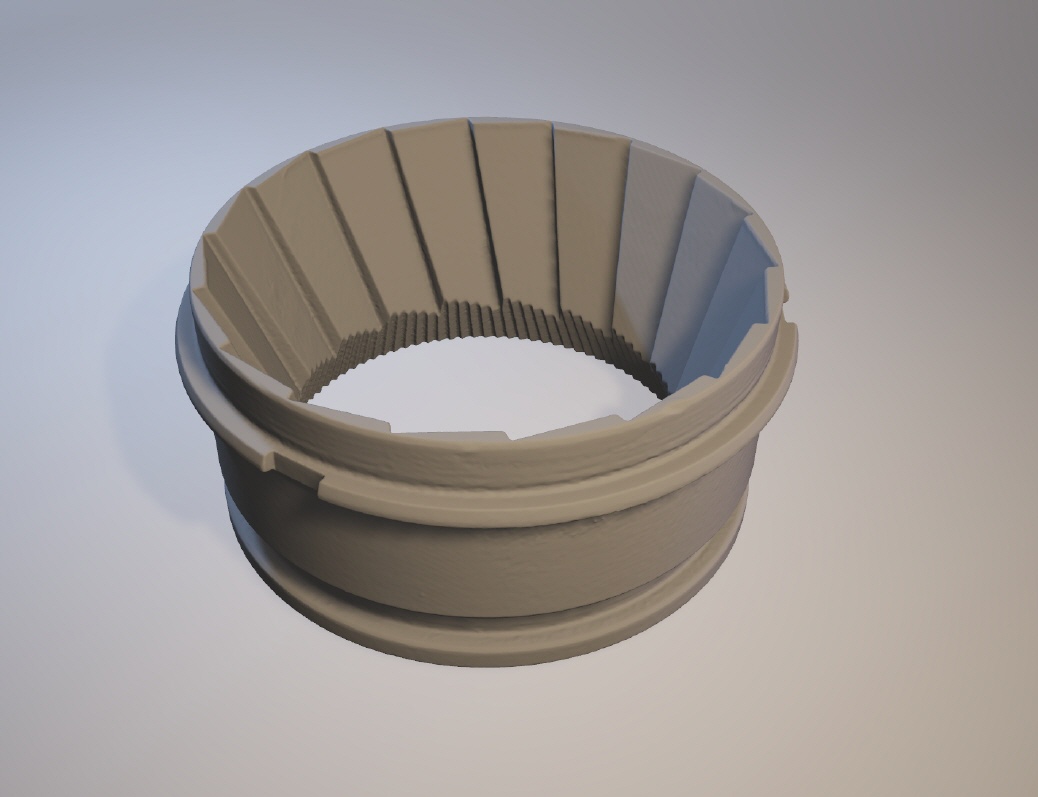

Das 3D Modell wird als trianguliertes Modell als .stl geliefert.

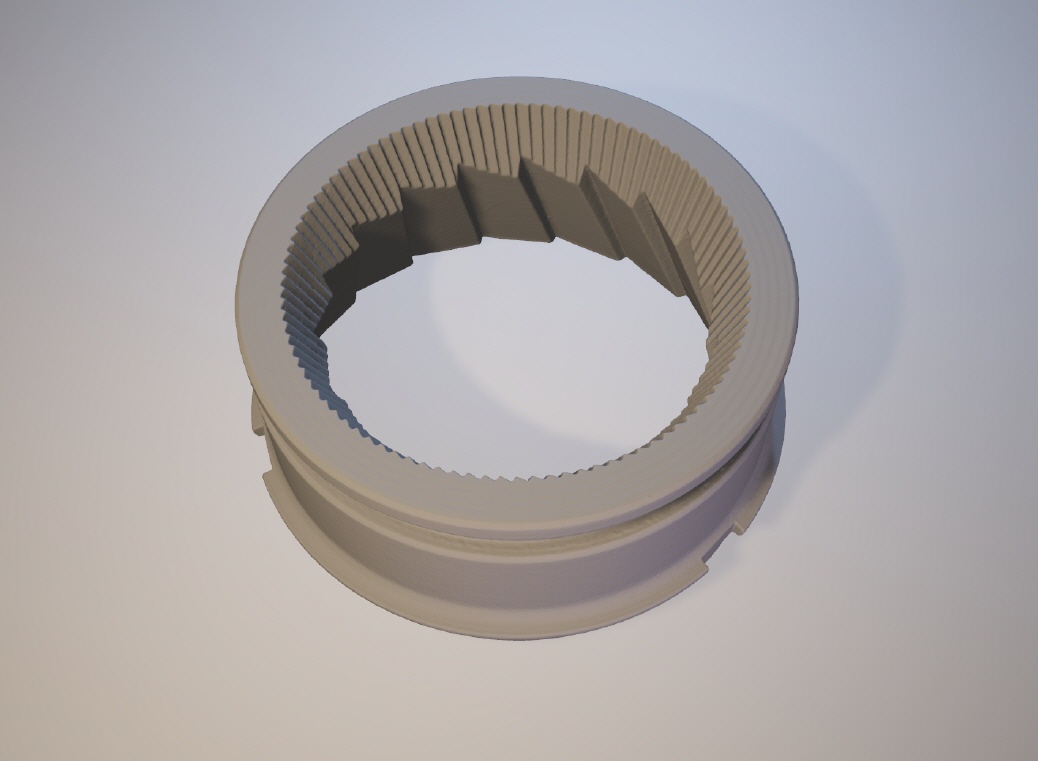

Für Kleinteile mit sehr hoher Auflösung und die Erfassung kleinster Details.
3 verschiedene Scanvolumen:
Scanvolumen | Scanpunkte-Abstand | Genauigkeit nach VDI/VDE 2634
125 mm | 0.036 mm | 0.01 mm
250 mm | 0.072 mm | 0.02 mm
500 mm | 0.145 mm | 0.03 mm
Kamera-Auflösung: 2x 6.0 Megapixel
Lichtquelle: Blue LED

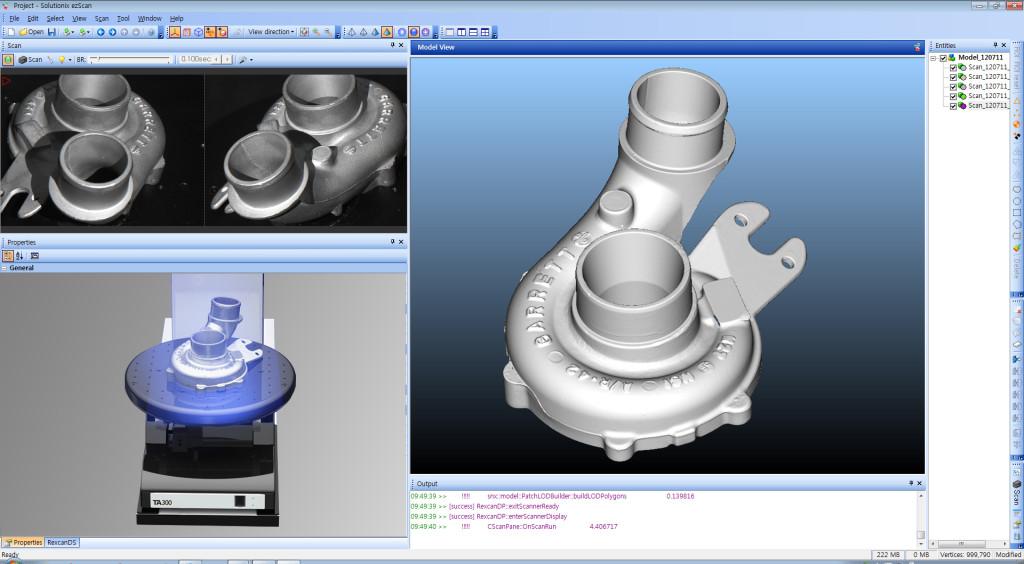

Scan-Software: ezScan
Auswertesoftware: GOM Inspect

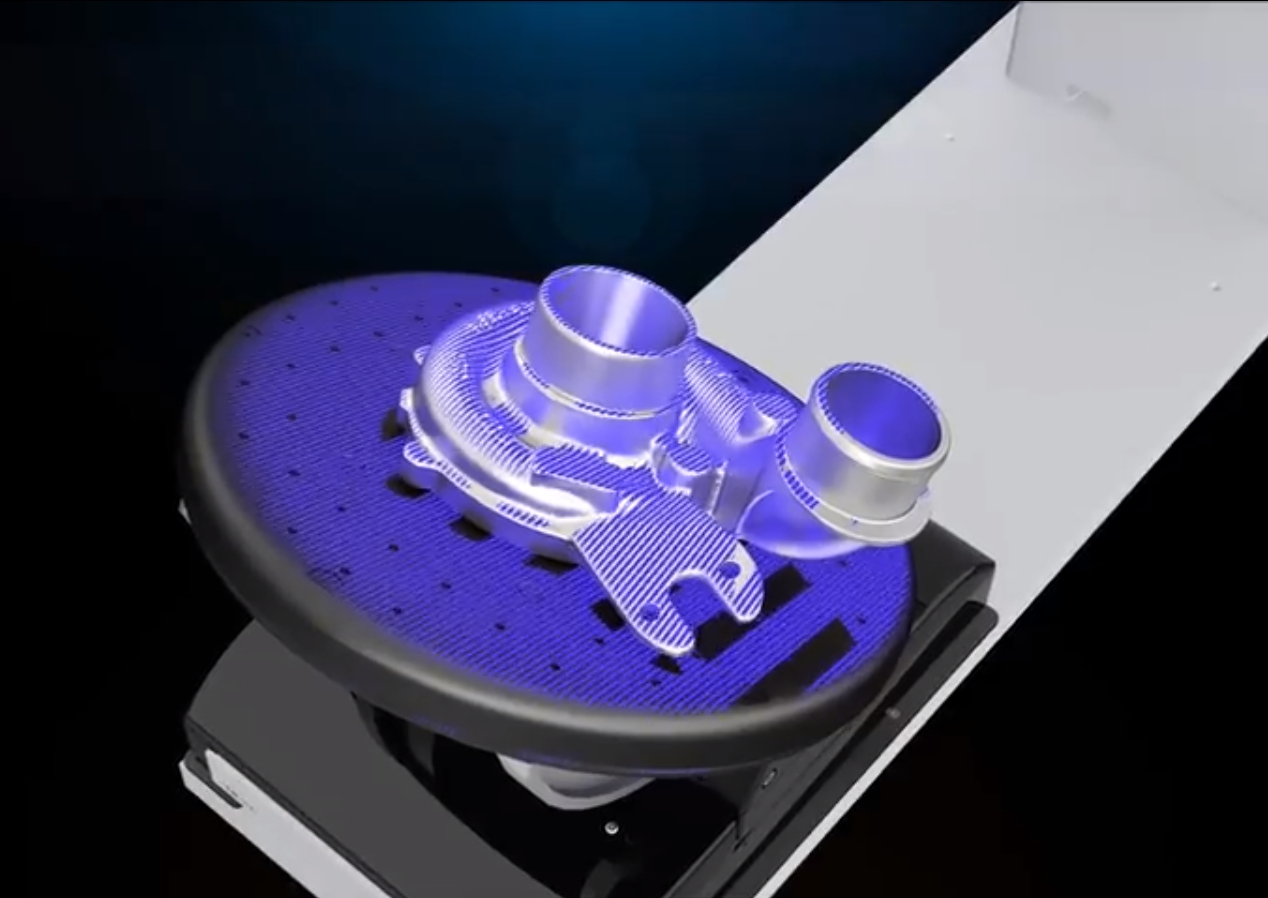

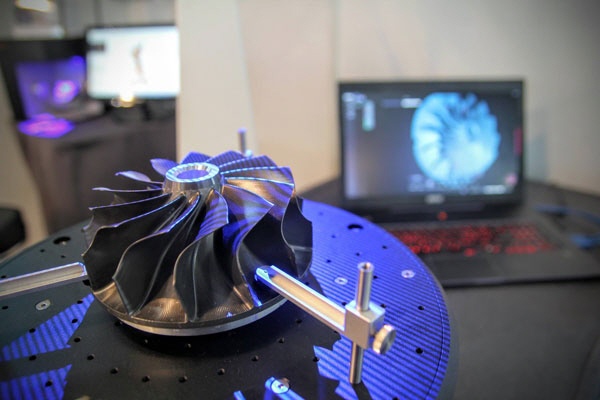

3-Achs Schwenk- Drehtisch
Maximales Bauteilegewicht: 10 kg
Fertigung

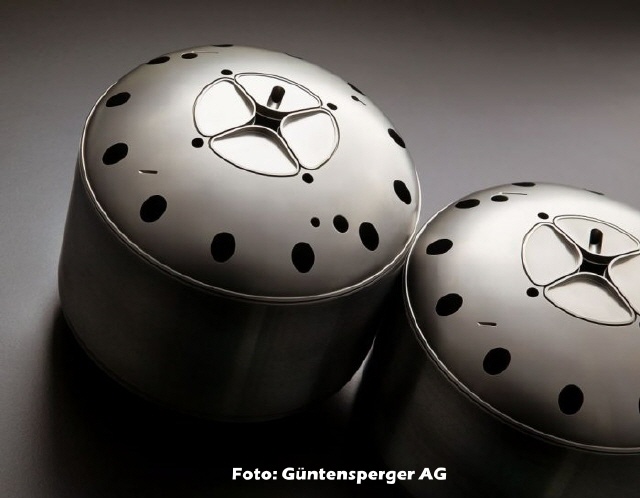

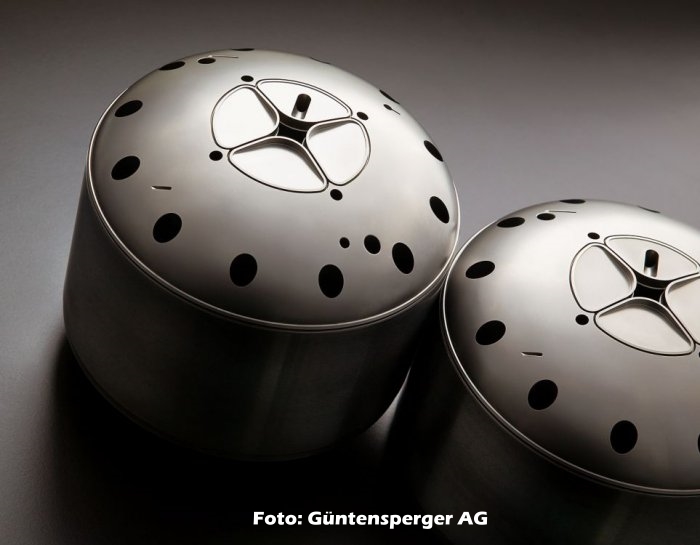

Werkzeugdesign
- Reverse Engineering von Stanz- und Gussformen, Halterungen, Aufspannvorrichtungen
- Aktualisierung der CAD-Datei anhand der Werkzeugmessungen
- Werkzeugprüfung
Qualitätskontrolle
- Erstmusterprüfung
- Seriebegleitende Prüfung
- Scan gegen CAD Farbvergleich
- Prüfung der Lieferantenqualität
Konzept
Anforderungen und Spezifikationen
- Wettbewerbsfähige Produktanalyse
- Messungen der Produktumgebung oder angrenzender Teile
- Messung vorhandener Artikel für Ersatzteilbedarf oder kundenspezifische Geräte
Design
CAD-Design

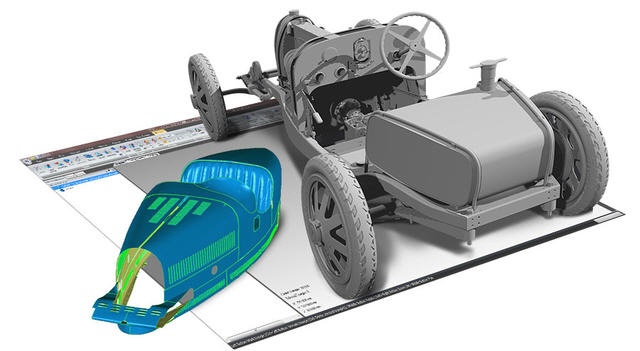

- 3D-Scan-to-CAD
- Reverse Engineering STL zu STEP
- Verpackungsdesign
Prototyperstellung
- Schnelle Prototyperstellung/Fertigung
- Integration der Prototyp-Änderungen in die CAD-Datei
- Prototyp-Prüfung
Tests, Simulation und Analyse
- Finite-Elemente-Analyse (FEA)
- Kollisionsanalyse
- Verformung, Geometrieanalyse
Service
Instandhaltung, Reparatur und Überholung
- Verschleissanalyse
- Kundenspezifische Reparaturen/Änderungen
- Dokumentation des Montagezustands der Teile/Werkzeuge vor der Wartung
Austausch
- Reverse Engineering zur Entwicklung von Ersatz-/Restaurierungsteilen
- Planung der Demontage komplexer Baugruppen
Andere Anwendungsbereiche
- Museologie/Denkmalpflege
- Konservierung und Restaurierung kulturellen Erbes, digitale Archivierung
- 3D-Scanning für Forschungszwecke, Analysen und Veröffentlichungen
- Multimedia/Unterhaltung
- Computergrafik und Spezialeffekte

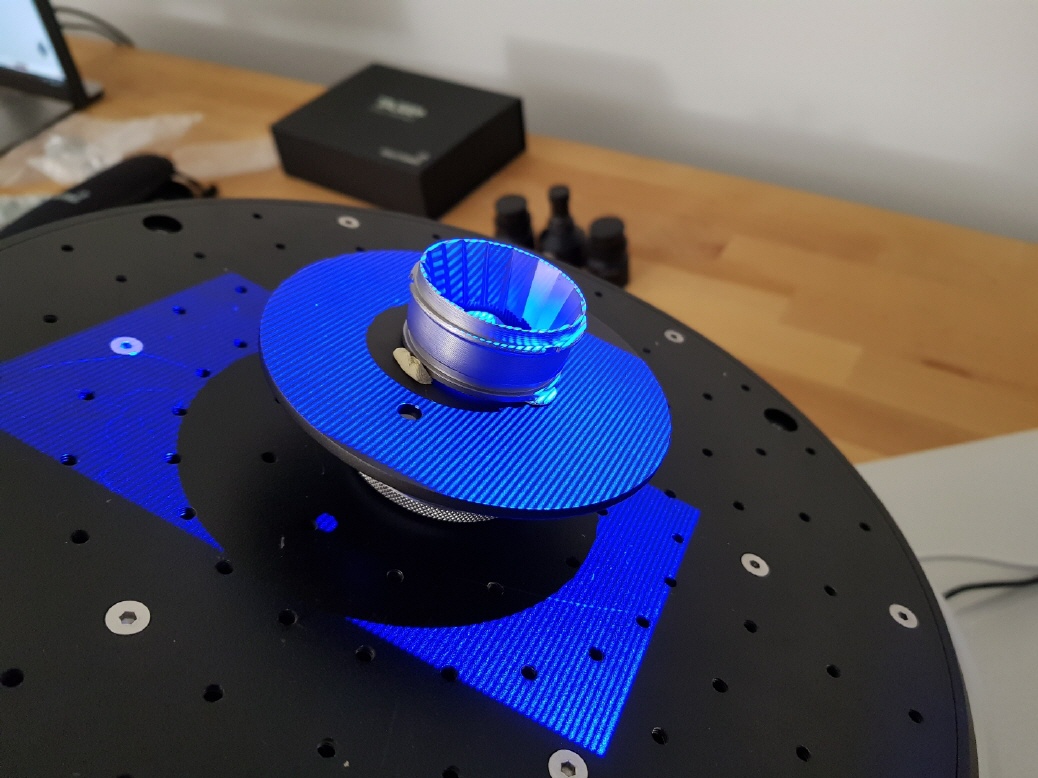

Fallbeispiele:
