Computertomografie

unser Partner für Computertomografie: MessX AG

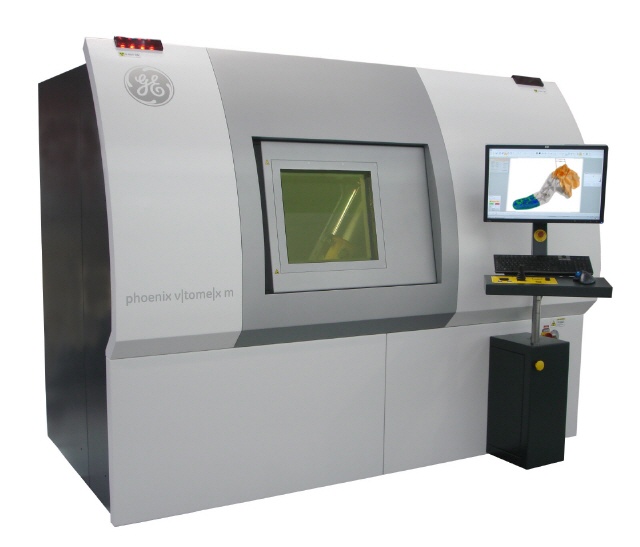

das Bauteil wird mit Computertomografie volumetrisch 3D gescannt. Anschliessend werden die CT Daten ausgewertet.

Fallbeispiel:

Erstmusterprüfung Abdeckung für Tankdeckelinnenseite. Hersteller des Bauteils Kunstoff Schwanden AG.

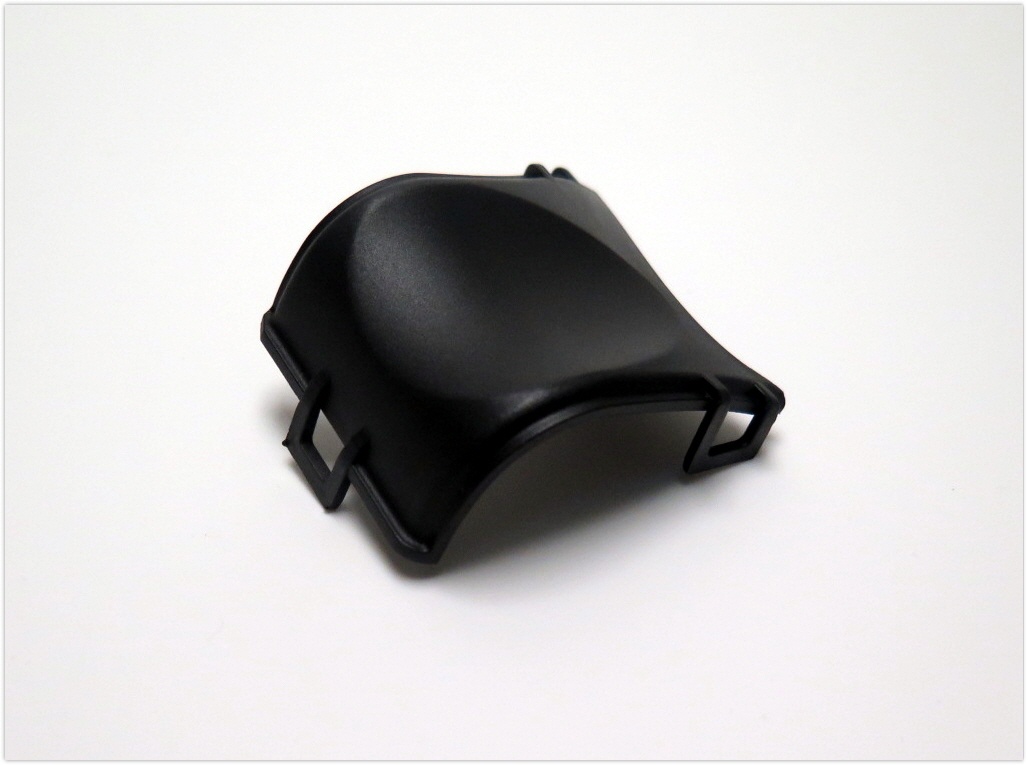

Kunststoffspritzgussteil — Kunststoffspritzgussteil Abdeckung für Tankdeckelinnenseite

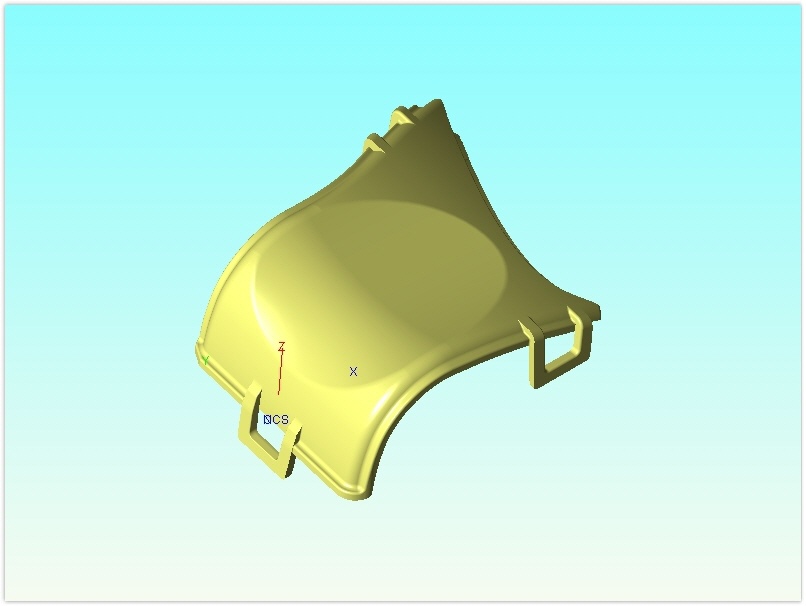

CAD Modell — CAD Modell Formate: igs, vda, stp, sat, exp, CATPart, prt, x_t, sldprt, .prt, ipt, hsf

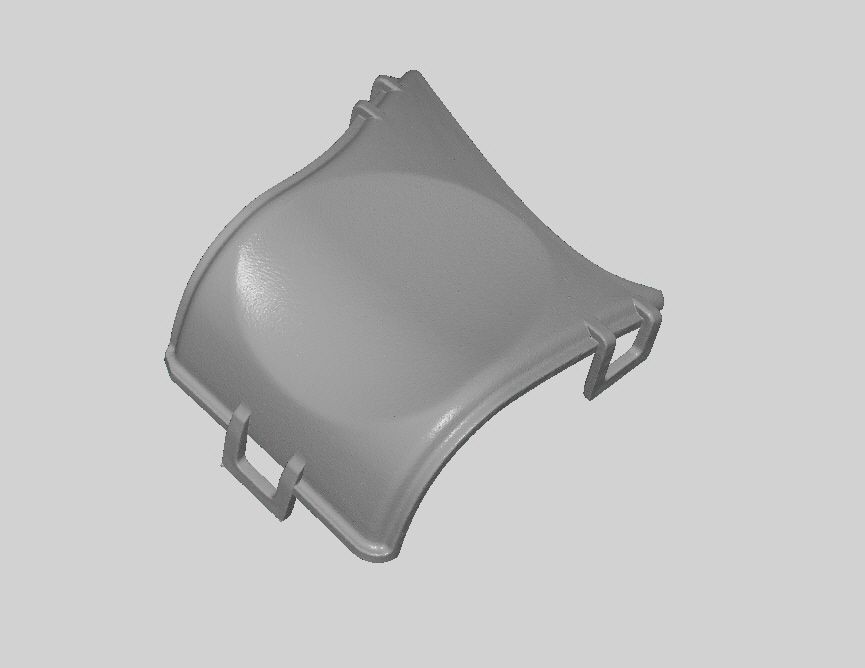

CT Daten — CT Daten Format: .stl, Dateigrösse: 18 mb

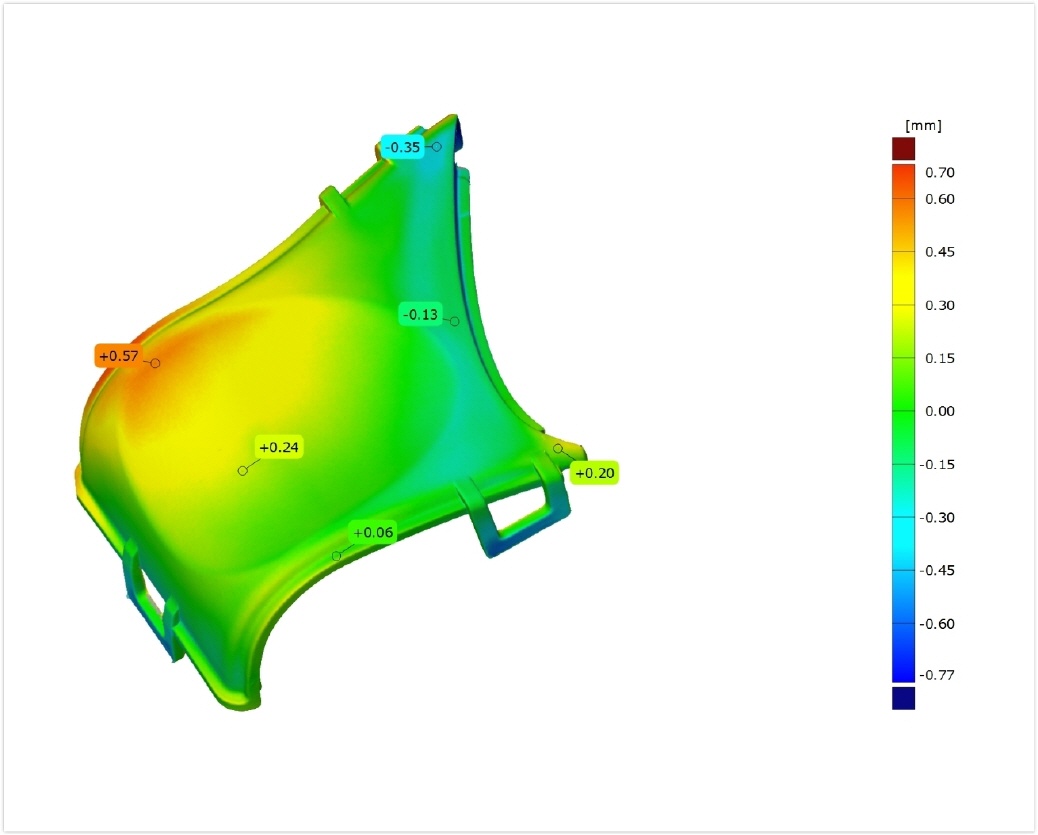

Soll / Ist-Vergleich CT Daten zu CAD Modell — Soll / Ist-Vergleich CT Daten zu CAD Modell Die geometrischen Abweichungen werden farblich auf der Oberfläche dargestellt.

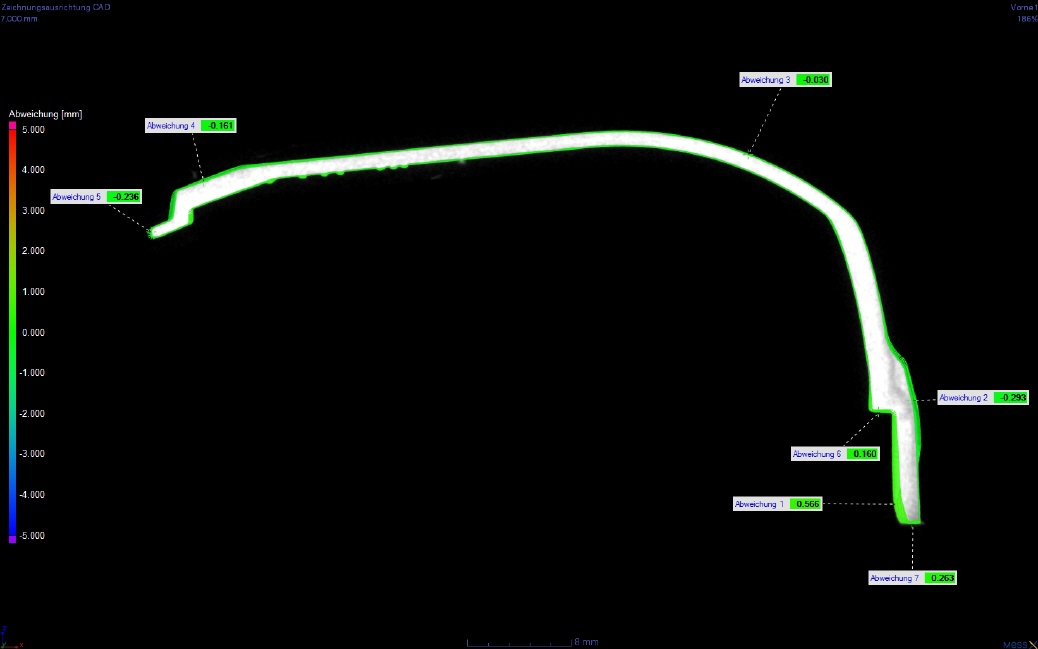

Schnittdarstellung — Schnittdarstellung das Bauteil kann an jeder beliebigen Stelle geschnitten und ausgewertet werden

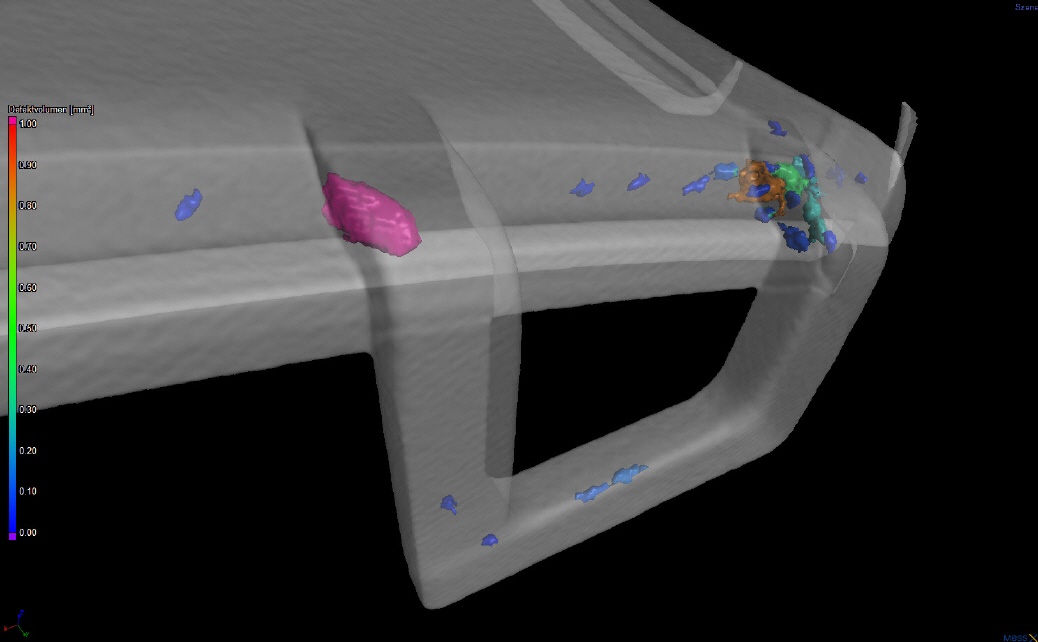

Lunkeranalyse — Lunkeranalyse mittels der Lunkeranalyse wird das Bauteil zerstörungsfrei auf Poren, Lunker, Einschlüsse und Fremdmaterialien geprüft

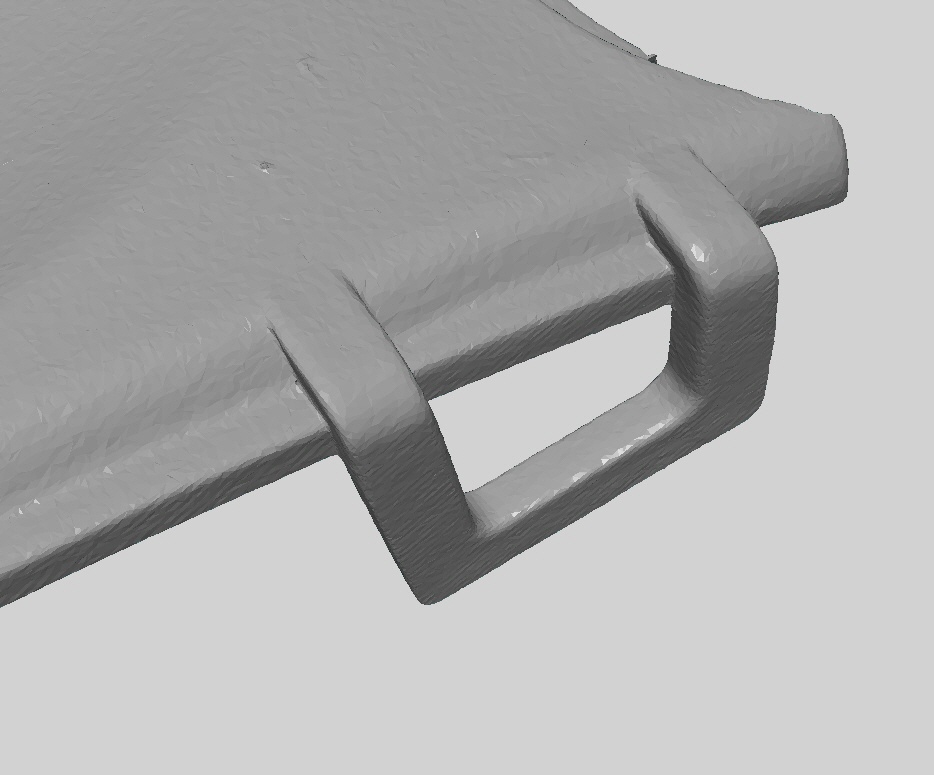

CT Daten, Detailansicht — CT Daten, Detailansicht es sind keinste Fehler und sogar die Erodierstruktur zu erkennen

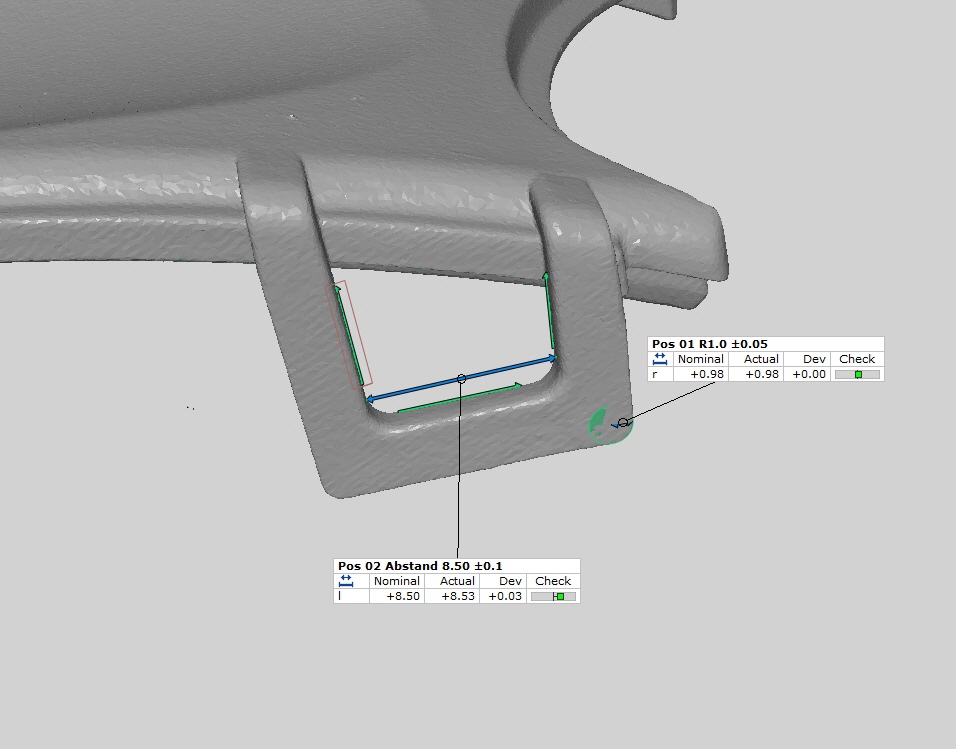

geometrische Vermessung — geometrische Vermessung für den EMPB können Vermessungen direkt am Istteil durchgeführt werden

3D-Modell aus CT

Deckel by messtec on Sketchfab
